在光伏發電安裝過程中，為了順利完成安裝，也為了減少事故的發生，規范操作流程很重要，今天我們把光伏電站安裝流程還有光伏系統安裝的注意事項分享給大家，希望對大家有幫助。

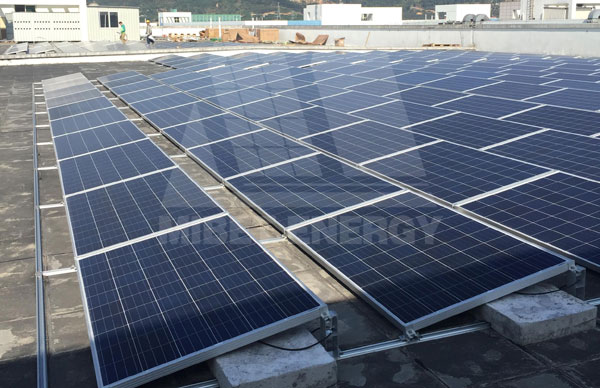

光伏發電安裝的步驟

一、電氣設備安裝準備階段

在工程的過程中，選派一名精通繼電保護專業、懂遠動專業、熟悉一次設備的復合型人員為工作負責人，來指揮協調施工全過程。準備工作應滿足以下條件：一是確定施工的任務，包括施工方案、施工技術交底記錄和安全交底記錄。二是施工現場一次設備安裝完畢，電纜溝電纜支架安裝完畢，現場設置好安全標示牌，做好安全措施。三是物資準備完成，產品安裝前，開箱檢查銘牌數據，產品外表應無損壞，還須對照清單查收零部件與攜帶的文件。四是標明電纜的編號、起始點、終點、型號準備好；編號管打印完成。五是在施工前開一次現場會議，講清工作任務、施工要求和有關注意事項。

二、電氣施工階段流程

1、設備安裝

設備安裝包括組件安裝、匯流箱的安裝、逆變器室設備安裝、升壓箱變安裝、站用箱變安裝、引出線高壓設備安裝、高壓柜安裝、戶外高壓設備安裝、二次設備安裝、監控設備安裝、消防報警系統安裝、安防監控系統安裝、辦公自動化設備安裝等。

2、電纜敷設

負責人在電纜敷設前對二次圖和電纜清冊進行認真校核，盡量減少敷設過程中的交叉穿越。同時負責人負責檢查和記錄，防止漏放、錯放和重放。每條電纜兩端電纜牌要確保統一，電纜的兩端的設備一定要正確，并且電纜預留長度滿足接線要求即可，不宜過長或過短，造成浪費和帶來不必要的麻煩。

3、制作電纜頭

首先按照圖紙確定電纜的接線位置，按順序排好電纜，量好接線高度。剝電纜外皮和電纜頭屏蔽層焊接接地線的時候嚴防切傷、燙傷芯線，以至損壞絕緣。電纜頭要用長6cm、大小適中的熱縮管套住，且高度一致。

4、接線

確定電纜順序，剝除芯線部分絕緣層，接線完畢后套上編號管，最后檢查、記錄。注意在校線時所有線芯必須與設備斷開，線芯之間無接觸。校線完畢插上編號管后注意其保護，一般將芯線頭彎曲，以防編號管丟失。

5、檢查恢復

接線完成后，將所有芯線從端子排上斷開進行一次校線，并隨校隨恢復，注意回路的接地，還要特別注意對CT、PT 回路的緊線，確保CT 回路無開路、PT 回路無短路。通訊線屏蔽層可靠接地; 各通訊端口可靠保護; 交流電源接地正確。屏上各標簽框完整準確。

三、電氣調試

1、前期準備階段

首先應對整個站二次綜合自動化系統設備進行全面了解, 包括綜合自動化裝置的安裝方式, 控制保護屏、公用屏、電度表屏、交流屏、直流屏的數量和主要功能; 了解一次主接線, 各間隔實際位置及運行狀態; 進行二次設備外觀檢查, 主要有裝置外觀是否損壞, 屏內元件是否完好, 接線有無折斷、脫落等;

2、調試階段

1）開關控制回路的調試

合上裝置電源開關和控制回路開關, 手動逐一分合斷路器, 檢查控制回路、斷路器位置指示燈顏色是否正確，反應是否正常。如發現控制斷路器位置指示燈熄滅或紅綠燈全亮, 要立即關閉控制直流電源, 查找原因。

2）斷路器本身信號和操動機構信號調試

A、彈簧操動機構

檢驗彈簧未儲能信號正確。彈簧未儲能信號應接在裝置的正確位置, 且要求在未儲能時, 接點閉合用以閉鎖線路重合閘,。若正確, 斷路器合上后裝置面板應有重合閘充電標志顯示。

B、液壓操動機構

檢驗壓力信號是否齊全, 后臺機SOE 事件名稱、時間顯示是否正確,報警應正確。

C、SF6開關氣體壓力信號

應在后臺機上正確顯示SOE 事件名稱、時間,報警正確。

3、開關量狀態以及在后臺機上的顯示

逐一拉合一次側斷路器、刀閘, 查看后臺機SOE 事件名稱、時間是否正確, 斷路器、刀閘狀態顯示是否正確。

4、主變壓器本體信號的檢查

1） 主變壓器本體瓦斯、溫度、壓力等信號在后臺機上顯示的SOE 事件名稱、時間是否正確; 重瓦斯信號、壓力信號應響電笛并跳主變各側斷路器, 輕瓦斯、溫度高信號應響電鈴（無人職守變電站可以省去電笛、電鈴等報警系統）。

2）查主變壓器分接頭檔位和調節分接頭過程在后臺機顯示是否正確。

3）查變壓器溫度在后臺機顯示是否正確。一般主變壓器測溫電阻應有三根出線, 一根接測溫電阻一端, 另兩根共同接測溫電阻另一端用以補償從主變壓器到主控室電纜本身的電阻, 提高測溫的精度。在測溫裝置上也應按此方式連接, 否則測出的溫度不準, 接錯時是最小值。

5、二次交流部分的檢查

1）用升流器在一次側對A, B, C 三相分別加單相電流, 對二次電流回路進行完整性檢查。不應開路或串到其他回路, 有效值、相別應正確。在裝置面板查看保護電流回路數值、相別和測量回路電流數值、相別; 在電度表屏用鉗型表測量計度電流, 最后在后臺機查看電流顯示。

2）用調壓器在PT 二次側A, B, C 三相分別加單相電壓57 V 。注意觀察該母線段所有保護、測量、計量電壓回路應都有電壓, 其他母線段設備無電壓, 相別反映正確。用萬用表量電度表屏計度電壓, 查看裝置面板、后臺機電壓顯示值是否正確。加三相電壓, 用看計度、測量、保護電壓相序。啟動PT 切換功能（電壓并列裝置）, 本電壓等級一、二段母線均應有正確電壓顯示, 而其他母線段二次側無電壓。

四、光伏陣列

1、核實所有匯流箱的保險絲是否被取出，并且檢查匯流箱盒子的輸出端沒有電壓存在。

2、目測光伏組件和配電盤之間的任何插座和連接器是否處于正常工作狀態。

3、檢查電纜的無應力夾具是否安裝正確、牢固。

4、目測所有光伏組件是否完好無損。

5、檢查所有的線纜是否整齊、固定完好。

五、接地電阻的測試

測量各接地體的接地電阻，箱（柜）體及金屬基礎等接地可靠。

六、 直流側檢測

1、檢查每個光伏組件開路電壓是否正常（施工中進行）；

2、檢查集線箱各組串輸入輸出電壓是否正常；

3、檢查逆變器輸入直流電壓是否正常；

4、測量直流正負兩側對地電壓是否異常；

七、監控系統調試

1、檢查各傳感設備接口、通訊線路連接是否正常；

2、檢查數據采集器和各類傳感器的電源線是否接好；

3、檢查太陽輻射儀上罩蓋是否揭開；

4、檢查逆變器和負載檢測電能表的通訊接線是否正確；

5、啟動監控系統，觀察各監測數據是否正常，如某些數據不能獲取，重啟監控系統和該傳感設備。

八、光伏項目試運行

1、調試時，首先對一臺逆變器進行并網操作；

2、逐一并上其它逆變器，觀察啟動與工作狀態；

3、啟動所有光伏子系統、控制回路、監控系統，觀察整個系統運行情況；

4、記錄系統運行數據（如發電量、日運行時間、故障記錄、設備溫度、氣象數據等）；

5、試運行十五天，作全面數據記錄，用作分析和工程資料存檔。

九、系統測試試驗

1、檢查并確保光伏陣列完全被陽光照射并且沒有任何遮蔭。

2、如果系統沒有運行，那么打開系統運行開關讓它運行15分鐘，然后再開始系統性能測試。

3、用一種或兩種方法進行太陽輻射照度測試，并且將測試值記錄下來。

4、將光伏組件的輸出功率匯總記錄這些值，然后乘以0.7，就得到預期交流輸出的峰值。

5、通過逆變器或系統儀表記錄交流輸出，并將這個值記錄下來。

6、用交流測量功率值除以當時的輻射比值，將這個值記錄下來。如果低于交流估算值的90％，說明這個光伏系統有遮蔭、組件表面臟、連線錯誤、保險絲損壞、逆變器不能正常運行等問題。

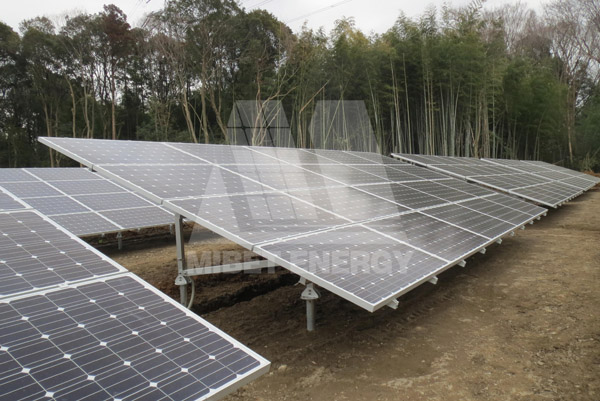

光伏發電安裝要注意的事項

1、安裝光伏電池板陣列需要考慮安裝方位角、傾斜角。光伏電池板之間需避免遮擋，包括周邊建筑物（電線桿，房屋檐角等）。

2、太陽能電池板支架放置穩定性和牢固性（考慮當?shù)氐臍庀筚Y料，如日照時間，災害天氣、風暴等情況）。

3、走線距離及匯流箱位置。盡量走線距離短且平均，接線端子要牢固，防止虛接或斷。

4、蓄電池極端子要牢固（千萬不可短路）安裝時注意極性，避免引起爆炸和火災。

5、控制器一般都有相應的配電保護措施。不過接線過程中也要注意防止極性接反、短路等現象，避免不必要的麻煩。注意放置的角度、避免雨水浸入。

6、建造系統地點必須開闊，在安裝太陽能電池方陣處不得有高大建筑物或其它東西擋住陽光。
